单三相汽油发电机工作原理

  目前,我军军事装备中仪器设备用电单、三相混用的情况较为普遍,普通的单相或三相交流发电机组都不能很好地满足需要,单相机组无法给三相设备提供电源,三相机组单相负载能力较差,而且在三相负载不平衡量较大的情况下,三相电压也极不平衡,严重威胁着用电设备及发电机组的安全使用。为了满足部队这一特殊需要,我们设计了单、三相汽油发电机装配汽油发电机组,满足了部队单三相混用的要求,并最大限度地抑制了三相电压的不平衡量,使各用电器均能安全可靠使用。下面就已通过技术鉴定的skw单、三相发电机组各项性能指标的设计作一介绍。

三相交流同步发电机工作原理

  根据单、三相交流同步发电机的特殊需要,我们采用性能好、结构简单的电抗分流励磁方式,其电气原理图如图1。

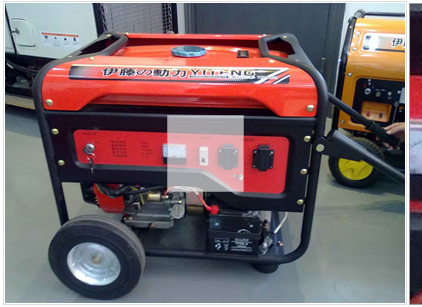

图1伊藤单三相发电机

  发电机定子中嵌有一套主绕组,一套副绕组,主绕组输出三相交流电能和单相交流电能,每相绕组的尾端分别与三相分流电抗器的中间抽头M相联接,、首端为输出端,副绕组首端分别与电抗器每相一个端头d,相联接,尾端与三相整流桥相联,电抗器各相绕组另一个端头d:联在一起成为中点并向外引出。

  同步发电机在空载时,当转速达到额定值时,由于转子中有剩磁,故在副绕组中感应出电压,并向转子励磁绕组提供励磁电流易(电压分量),使磁通增强,如此继续下去,就能使电机自励,很快建立空载电压。负载时,依靠电抗器的负载电流分流,其中一部分电流成为转向励磁绕组的励磁电流I万(电流分量),补偿发电机负载时的去磁及压降作用,使转子励磁电流随负载的变化而自动调节,达到恒定端电压的作用。
